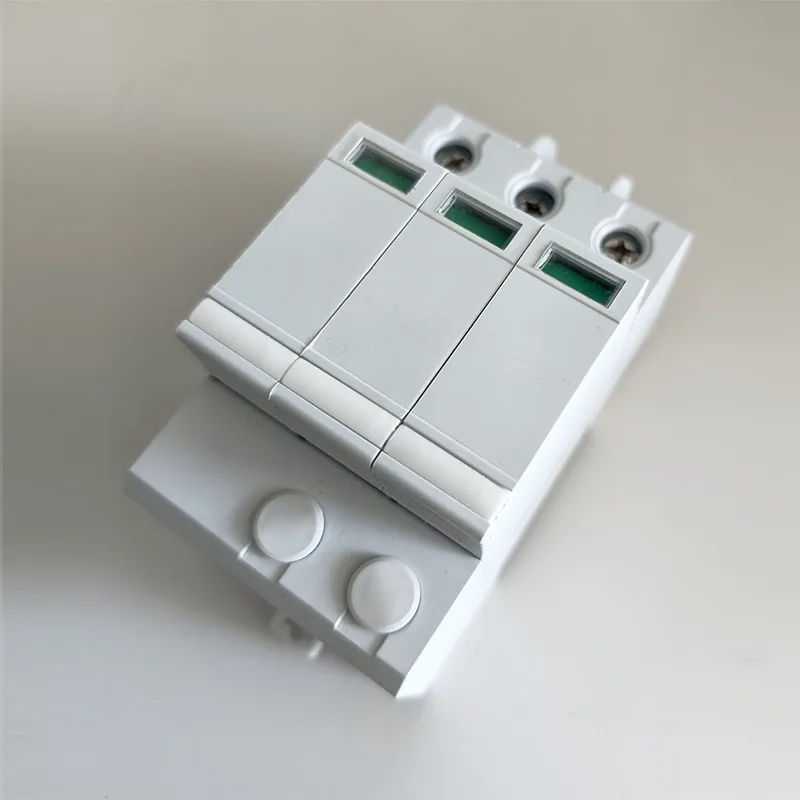

Dispositivo protetor contra surtos T2 DC1000V SPD

Introdução detalhada e vantagens: O dispositivo protetor contra surtos T2 DC1000V SPD do fornecedor GREENWATT é um protetor contra surtos Tipo 2 projetado para sistemas DC de alta tensão. Esses sistemas – como parques fotovoltaicos de 1.000 V ou grandes estações de armazenamento de energia – enfrentam riscos únicos: tensões mais altas significam que mesmo pequenos surtos podem causar mais danos, e a substituição do equipamento (como inversores de 1.000 V) costuma ser mais cara. Este SPD aborda diretamente esses riscos.

Possui uma tensão máxima de operação contínua de DC1000V, correspondendo à tensão normal de circuitos DC de alta tensão. Quando ocorre um surto – seja devido a um raio distante ou a uma mudança repentina de carga na rede – ele é ativado em menos de 25 nanossegundos. Ele fixa o pico de tensão a um nível seguro (abaixo de 2.500 V para um surto de 10 kA), evitando que ele se desloque até o equipamento conectado.

Dados Técnicos

Análise de Vantagens Técnicas

1. Mecanismo de Resposta Rápida

Em caso de queda de raios ou transientes na rede, o SPD do dispositivo protetor contra surtos GreenWatt T2 DC1000V pode ativar a proteção em 25 nanossegundos, limitando rapidamente a tensão de surto e evitando sua condução para o inversor ou sistema de bateria.

2. Capacidade de fixação de tensão estável

Sob uma corrente de surto de 10kA, ele pode controlar sobretensões abaixo de 2500V, reduzindo efetivamente o risco de quebra do isolamento.

3. Adaptabilidade a estruturas de sistemas de alta tensão

Comparados aos sistemas de 600 V ou 800 V, os sistemas de 1000 V têm requisitos mais elevados de capacidade de resistência a surtos. O design estrutural deste produto melhora as capacidades de isolamento e dissipação de calor, tornando-o adequado para operação de longo prazo em ambientes de alta tensão.

4. Projeto Modular

Suporta montagem em trilho DIN, facilitando a rápida implantação e substituição em gabinetes DC ou caixas combinadoras fotovoltaicas.

Perguntas e respostas

1. O que é T1 SPD?

T1 SPD (dispositivo de proteção contra surtos tipo 1) é o principal dispositivo de proteção contra surtos para surtos grandes e pouco frequentes (principalmente devido a quedas diretas de raios ou grandes falhas na rede elétrica).

T1: SPDs testados tipo I avaliados usando corrente de descarga nominal In, tensão de impulso de 1,2/50μs e corrente de impulso máxima Iimp. Instalado em pontos de entrada do sistema (por exemplo, painéis de distribuição principais), ele bloqueia surtos extremos antes que eles entrem nos circuitos internos e não lida com pequenos surtos de alta frequência.

2. O que é T2 SPD? Como ele difere do T1 SPD?

T2 SPD (Dispositivo de proteção contra surtos tipo 2) é um dispositivo de proteção secundário para pequenos surtos comuns (por exemplo, quedas indiretas de raios ou variações de carga da rede).

T2: SPD Classe II testado com corrente de descarga nominal In, sobretensão de 1,2/50μs e corrente de descarga máxima Imax. Ele fixa surtos residuais a níveis de tensão seguros, protegendo equipamentos sensíveis (por exemplo, inversores).

3. Os SPD T1 e SPD T2 são permutáveis?

Não. A instalação do SPD T2 no gabinete de entrada (posição T1) corre o risco de falhar devido à sua baixa capacidade de lidar com grandes picos de corrente. Por outro lado, a instalação do SPD T1 na extremidade da carga (posição T2) não consegue reduzir pequenos surtos de corrente para níveis seguros, potencialmente danificando equipamentos sensíveis (por exemplo, BMS). Suas filosofias de design e funções funcionais diferem fundamentalmente, tornando impossível a intercambialidade.
