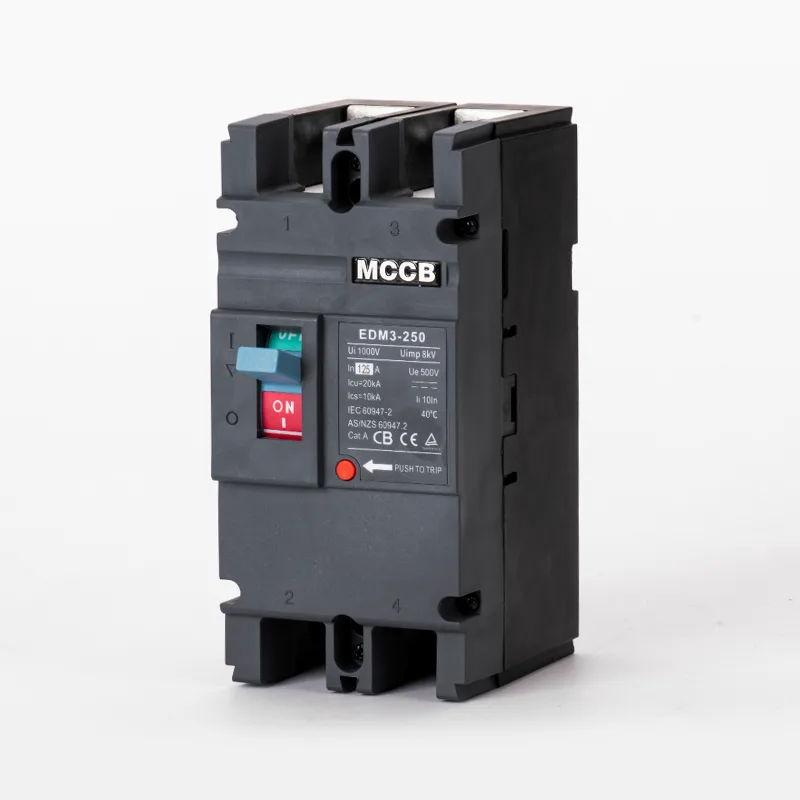

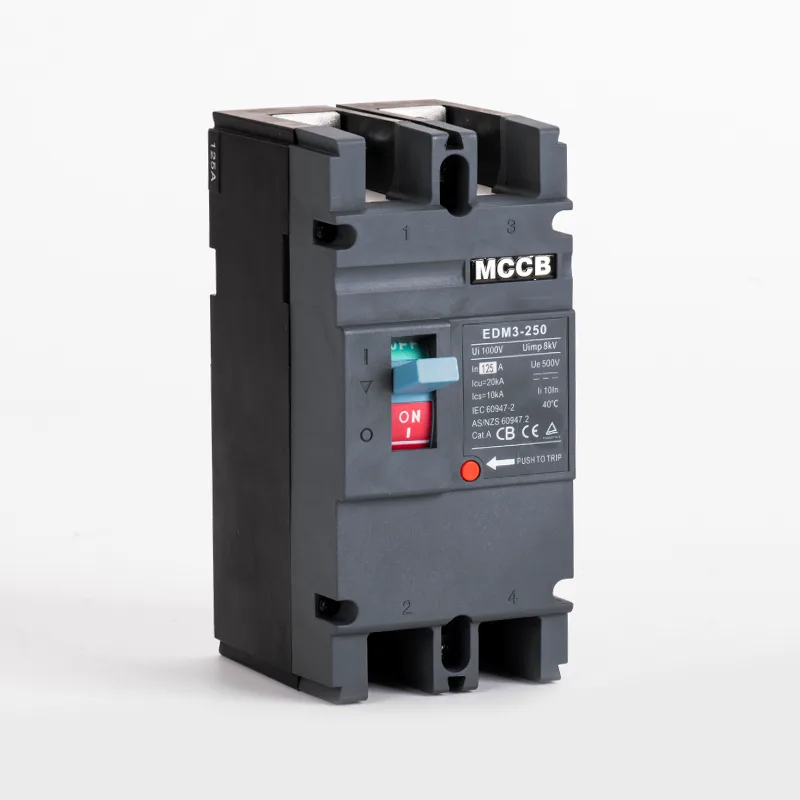

Disjuntor em caixa moldada DC

O disjuntor em caixa moldada DC (DC MCCB) é um dispositivo de proteção elétrica de baixa tensão de alto desempenho projetado para circuitos de corrente contínua, fornecendo proteção confiável contra sobrecarga, curto-circuito e sobretensão para sistemas DC de grande capacidade. É amplamente utilizado em energia solar fotovoltaica, armazenamento de energia de bateria, carregamento de veículos elétricos, data center e distribuição industrial de CC, garantindo operação segura e estável de circuitos e equipamentos.

Recursos principais

● Sistema Especial de Extinção de Arco DC: Adota uma estrutura de câmara de arco de alta resistência e tecnologia de explosão magnética permanente para extinguir rapidamente arcos DC sem cruzamento natural de zero, resolvendo a dificuldade de interrupção do arco DC e garantindo a interrupção segura do circuito.

● Alta Capacidade de Interrupção: Equipado com capacidades de interrupção de até 50kA, 60kA ou 100kA, capazes de cortar rapidamente altas correntes de curto-circuito e reduzir riscos de danos ao equipamento.

● Múltiplas classes de tensão e corrente: Cobre tensões nominais de DC24V a DC1500V e correntes nominais de 16A a 1600A, adaptando-se a sistemas DC de pequena, média e grande capacidade.

● Proteção Dupla de Liberação Térmica e Magnética: O elemento térmico responde a sobrecargas sustentadas e o elemento magnético atua em altas correntes de curto-circuito, proporcionando proteção rápida e confiável para circuitos CC.

● Múltiplas opções de polaridade e pólo: Disponível em designs 2P, 3P, 4P e polar/não polar para atender às necessidades de circuitos CC unidirecionais e bidirecionais.

● Adaptabilidade Ambiental: Adequado para temperaturas operacionais de -40°C a +75°C, com desempenho estável em ambientes industriais e externos agressivos.

Categorias de produtos

1. Por corrente nominal

● MCCB CC de corrente pequena: Corrente nominal 16A–32A, adequada para pequenos sistemas solares, equipamentos CC de baixa potência e pequenas baterias.

● MCCB CC de corrente média: Corrente nominal 32A–630A, aplicável a sistemas de armazenamento de energia de médio porte, pilhas de carregamento de veículos elétricos e linhas de distribuição CC industriais.

● MCCB CC de alta corrente: Corrente nominal 630A–1600A, projetado para estações de armazenamento de energia em grande escala, distribuição CC de alta potência e equipamentos industriais de carga pesada.

2. Por tensão nominal

● MCCB CC de baixa tensão: Tensão nominal DC24V–DC250V, para sistemas CC domésticos e comerciais de pequeno porte.

● MCCB CC de média tensão: Tensão nominal DC250V–DC1000V, adequada para energia solar fotovoltaica, armazenamento de energia de bateria e distribuição industrial geral de CC.

● MCCB CC de alta tensão: Tensão nominal DC1000V–DC1500V, ideal para projetos de energia renovável em grande escala, transmissão CC de alta tensão e sistemas avançados de armazenamento de energia.

3. Por número de pólo

● 2P DC MCCB: Adequado para circuitos CC unipolares, amplamente utilizados em pequenos sistemas solares e armazenamento de energia de pequenas baterias.

● MCCB 3P DC: Aplicado em circuitos CC trifásicos, como distribuição CC industrial de médio porte e sistemas de carregamento de veículos elétricos.

● 4P DC MCCB: Usado em circuitos DC de quatro fios, atendendo às necessidades de data centers, estações base de telecomunicações e sistemas de armazenamento de energia em larga escala.

4. Quebrando a Capacidade

● Capacidade de interrupção padrão CC MCCB: Capacidade de interrupção de 25kA–50kA, para aplicações gerais industriais e comerciais de CC.

● MCCB CC de alta capacidade de interrupção: capacidade de interrupção de 60kA a 100kA, projetada para cenários de alta corrente de curto-circuito, como armazenamento de energia em grande escala e usinas de energia renovável.

Cenários de aplicação

● Energia Renovável: Sistemas solares fotovoltaicos, coleta de energia eólica em corrente contínua e projetos de armazenamento distribuído de energia.

● Armazenamento de energia: Estações de armazenamento de energia de baterias, sistemas domésticos de armazenamento de energia e fontes de alimentação UPS.

● Transporte: pilhas de carregamento de veículos elétricos, fonte de alimentação CC para transporte ferroviário urbano e circuitos auxiliares para veículos elétricos.

● Centros de dados e telecomunicações: distribuição de energia de 48 Vcc, gabinetes de servidores e energia de backup para estação base de telecomunicações.

● Industrial e Doméstico: Equipamentos DC industriais, sistemas domésticos solares domésticos e linhas de distribuição DC de baixa tensão.

Qualidade e Serviço

tem mais de 30 anos de experiência em P&D e fabricação, aderindo à política de qualidade de "ciência em primeiro lugar, qualidade em primeiro lugar". Todos os produtos DC MCCB estão em conformidade com os padrões IEC/EN 60947, com certificações CE, CB, TUV e CCC, e passam nos testes ROHS 2.0. Equipados com linhas de teste automáticas avançadas, máquinas de teste de corrente curta, máquinas de teste de sobrecarga e puncionadeiras de velocidade média, garantimos desempenho estável do produto e qualidade confiável. Fornecemos produção personalizada de acordo com desenhos ou amostras do cliente, com confirmação rigorosa de amostra e entrega eficiente, alcançando uma cooperação ganha-ganha com clientes em todo o mundo.
