Disjuntor miniatura DC 4P DC1000V 40A 6KA

A GREENWATT é especializada na fabricação de disjuntor miniatura 4P DC1000V 40A 6KA DC, projetado especificamente para sistemas solares fotovoltaicos (PV) e ambientes de distribuição de energia CC de alta tensão. Este produto tem uma tensão nominal de 1000 V DC, uma corrente nominal de 40 A e uma capacidade de interrupção de curto-circuito de 6KA. Ao combinar a estrutura 4P com conexões em série e paralelas entre os eletrodos, ele aborda efetivamente o desafio de extinção de arco de circuitos CC sem pontos naturais de cruzamento de zero, fornecendo proteção confiável contra curto-circuito e sobrecarga para seus equipamentos CC, inversores e gabinetes de armazenamento de energia.

Visão geral da tecnologia principal do produto

Nos modernos sistemas de distribuição de energia CC, os níveis crescentes de tensão impõem maiores exigências às capacidades de extinção de arco dos disjuntores. O disjuntor miniatura 4P DC1000V 40A 6KA DC apresenta um design modular, permitindo configurações de fiação flexíveis através de sua estrutura física de 4 pólos (4P).

Lógica de Aplicação em Sistemas 1000V DC

Como a corrente CC não tem um ponto de cruzamento zero natural como a corrente CA, interromper arcos CC de alta tensão é extremamente difícil. Este disjuntor GREENWATT recomenda o uso da série 2P ou configurações específicas de fiação paralela. Ao usar dois ou mais pólos do disjuntor 4P em série, a folga elétrica da câmara de extinção de arco pode ser aumentada, conseguindo assim uma interrupção segura sob alta tensão de 1000 Vcc. Esta configuração é amplamente utilizada em sistemas de armazenamento de energia de médio porte e gabinetes de distribuição CC de alta tensão.

Proteção dupla contra sobrecarga e curto-circuito

Proteção contra sobrecarga: Quando a corrente do circuito exceder a classificação de 40A por um período prolongado, o elemento térmico interno acionará o desarme.

Proteção contra curto-circuito: O disjuntor miniatura 4P DC1000V 40A 6KA DC tem uma capacidade de interrupção de 6KA, o que significa que pode desconectar rapidamente o link físico ao encontrar uma enorme corrente de curto-circuito instantânea, evitando que cabos e inversores sejam danificados por altas temperaturas.

diagrama de fiação:

Esquema de fiação e guia de instalação

Princípio de configuração 1000V 2P

Para garantir a segurança em ambientes de alta tensão de 1000 V, os usuários normalmente reconfiguram o disjuntor miniatura 4P DC1000V 40A 6KA DC. Por exemplo, dois pólos são conectados em série como terminal positivo e os outros dois são conectados em série como terminal negativo. Este método utiliza o amplo espaço da unidade 4P, melhorando o nível geral de isolamento e garantindo uma operação robusta em ambientes de 1000 Vcc.

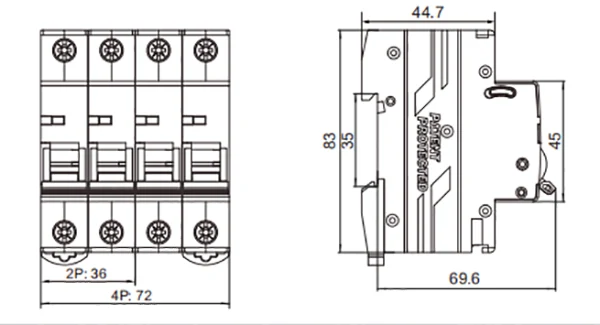

Projeto Físico e Instalação

Layout Compacto: Mesmo com a estrutura 4P, a GREENWATT otimizou o tamanho, reduzindo sua ocupação de espaço dentro da caixa de distribuição.

Montagem em trilho padrão: Compatível com trilho DIN padrão de 35 mm; a instalação requer simplesmente encaixar e apertar os terminais.

Perguntas frequentes

P: Um disjuntor 4P pode ser conectado a um sistema de 1000 V usando apenas terminais 2P?

R: Não é recomendado. Para um disjuntor miniatura 4P DC1000V 40A 6KA DC, para obter uma tensão segura de extinção de arco de 1000V, a carga de tensão geralmente é compartilhada conectando os terminais em série. Consulte o diagrama de fiação específico para operação.

P: Uma capacidade de interrupção de 6KA é suficiente para um sistema fotovoltaico?

R: Na maioria dos sistemas fotovoltaicos residenciais e comerciais e industriais de médio porte, uma capacidade de interrupção de curto-circuito 6KA é suficiente para cobrir o nível esperado de corrente de curto-circuito e proteger efetivamente os equipamentos sensíveis a jusante.

P: Este produto oferece suporte a OEM ou personalização?

R: Sim. Além do disjuntor miniatura padrão 4P 1000V 40A 6KA DC, a GREENWATT também pode fornecer soluções customizadas de acordo com seus requisitos técnicos.
