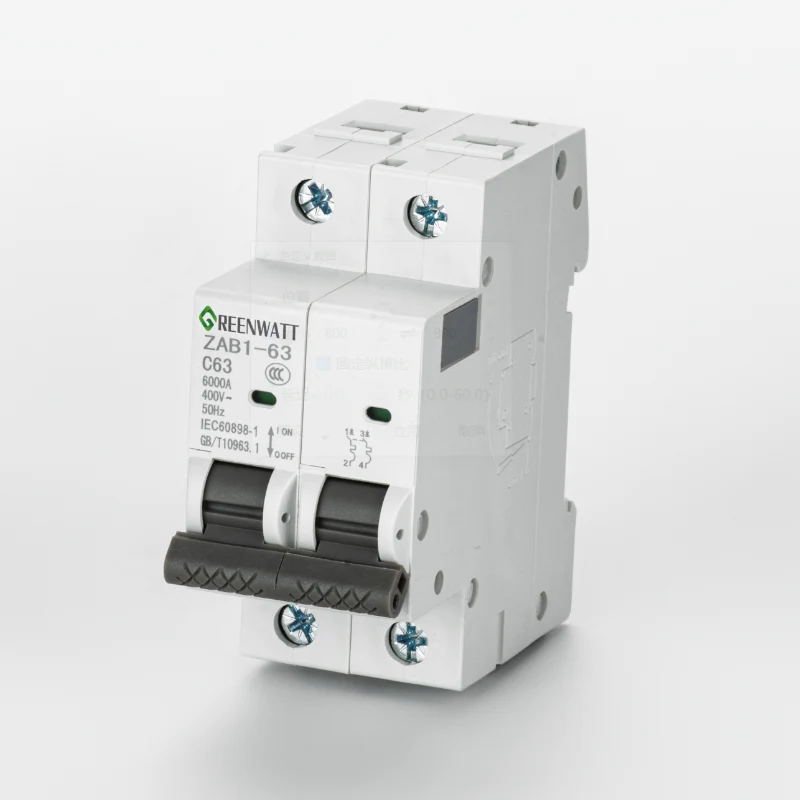

Disjuntor miniatura 2P 500V 63A DC

O disjuntor miniatura MCB 2P 500V 63A DC do fornecedor GREENWATT é um produto feito para proteger circuitos DC500V. Possui 2 pólos, portanto fornece proteção bipolar para seu sistema DC. Isto é importante porque os circuitos CC precisam desconectar ambos os pólos para garantir a segurança. Sua corrente nominal é de 63A, o que é adequado para a maioria das cargas CC de pequeno a médio porte, como sistemas de energia solar de pequena escala ou dispositivos industriais alimentados por CC.

Este disjuntor miniatura ZAB1Z-63 2P 500V 63A DC possui vários recursos principais. Primeiro, possui proteção contra sobrecarga. Se a corrente no circuito ultrapassar 63A, o MCB desarmará automaticamente. Isso interrompe a corrente e evita o superaquecimento dos fios ou equipamentos. Em segundo lugar, possui proteção contra curto-circuito. Quando ocorre um curto-circuito (como um fio tocando outro fio), o MCB desligará rapidamente a corrente. Isso evita incêndios ou danos a equipamentos caros.

Posicionamento de produto e cenários de aplicação

O disjuntor miniatura 2P 500V 63A DC é usado principalmente para a proteção de circuitos DC abaixo de 500V. As aplicações comuns incluem:

Sistemas fotovoltaicos de pequeno e médio porte

Proteção do lado CC de baterias de armazenamento de energia

Sistemas de energia de comunicação

Sistemas de controle CC industriais

Caixas de distribuição DC

Os sistemas duplos diferem dos sistemas AC; ao desconectar, os terminais positivo e negativo devem ser desconectados simultaneamente para evitar arcos contínuos. Portanto, este disjuntor miniatura 2P 500V 63A DC adota uma estrutura de interrupção síncrona bipolar para atender aos requisitos de segurança dos sistemas DC.

Descrição da função principal

1. Proteção contra sobrecarga

Quando a corrente da linha exceder o valor nominal de 63A, o mecanismo interno de disparo térmico será ativado, fazendo com que o disjuntor desarme automaticamente, evitando que sobrecorrente prolongada cause superaquecimento do condutor ou danos ao equipamento.

2. Proteção contra curto-circuito

No caso de um curto-circuito, o sistema de disparo magnético responderá rapidamente, cortando instantaneamente o circuito, reduzindo o risco de arco voltaico e protegendo o equipamento a jusante.

3. Desconexão Síncrona Bipolar

Desconectar apenas um pólo em um sistema CC ainda pode representar um risco à segurança. O disjuntor miniatura GreenWatt 2P 500V 63A DC usa uma estrutura bipolar para garantir que os pólos positivo e negativo sejam desconectados simultaneamente.

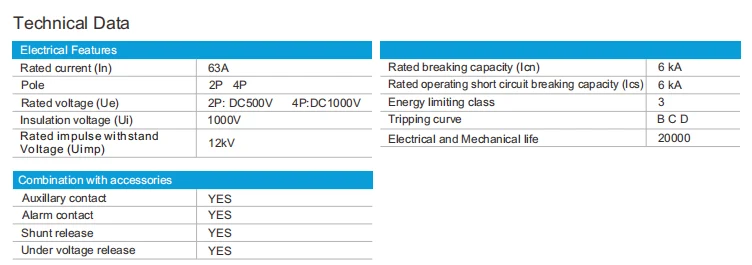

Dados Técnicos

Vantagens estruturais e materiais

Projeto de carcaça retardante de chamas

A carcaça é feita de material plástico de engenharia retardador de chamas, que não se deforma facilmente em ambientes de alta temperatura, reduzindo o risco de incêndio.

Componentes condutores de cobre T2

Os componentes condutores internos são feitos de cobre T2, que possui condutividade estável, bom controle de aumento de temperatura e não superaquece facilmente durante operação de longo prazo.

Design Compacto

Tamanho reduzido, instalado em trilho DIN padrão, economizando espaço interno na caixa de distribuição, indicado para projetos com espaço limitado.

Instruções de instalação e uso

Método de instalação: instalação em trilho DIN padrão

Ambiente de instalação recomendado: Interior ou em caixa de distribuição à prova d'água

Recomendado para uso com blocos terminais dedicados DC

Para uso externo, é necessária uma caixa à prova de chuva e poeira.

Perguntas frequentes

Q1: Este disjuntor pode ser usado em sistemas fotovoltaicos?

Sim, é comumente usado em pequenos conjuntos fotovoltaicos ou sistemas de armazenamento de energia em sistemas DC 500V.

Q2: A desconexão bipolar é obrigatória?

Recomenda-se a utilização de um disjuntor bipolar em sistemas DC para garantir que os pólos positivo e negativo sejam desconectados simultaneamente, melhorando a segurança.

Q3: Ele pode operar em plena carga por longos períodos?

Recomenda-se selecionar um modelo adequado dentro da faixa de corrente nominal para evitar operação prolongada em plena carga e garantir vida útil.

Q4: Vocês oferecem suporte a compras em grandes quantidades?

Pedidos em grandes quantidades são suportados. Entre em contato com a GreenWatt para obter um orçamento e informações de entrega.
