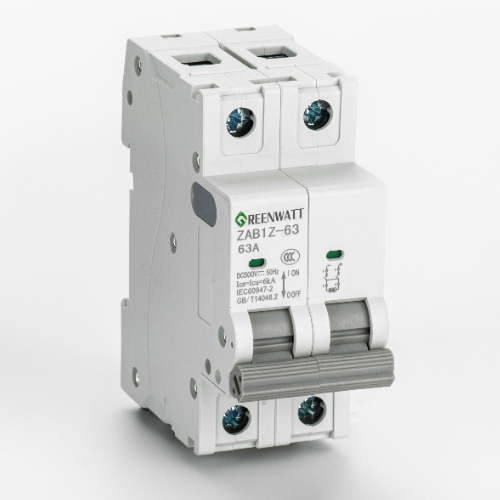

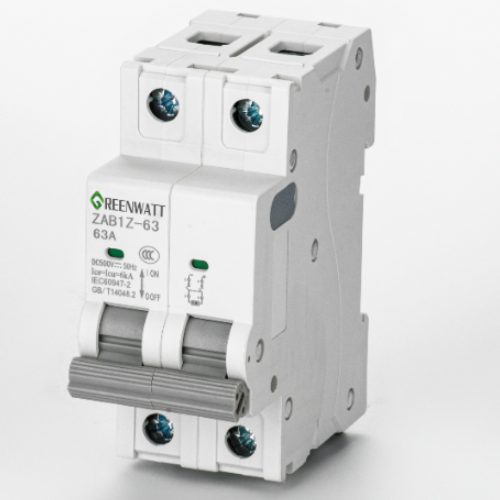

Disjuntor miniatura 2P 500V 16A DC

O disjuntor miniatura 2P 500V 16A DC é um dispositivo de proteção em miniatura desenvolvido e fabricado de forma independente por nós para atender às necessidades de proteção de circuitos DC. Pertence à série de disjuntores DC do fornecedor GreenWatt. Ao contrário dos disjuntores CA, este produto é especificamente adaptado às características de corrente constante e cruzamento zero dos circuitos CC. Sua estrutura otimizada de extinção de arco permite a rápida desconexão de circuitos anormais, como sobrecargas e curtos-circuitos, evitando danos ao equipamento e riscos à segurança. O design de 2 pólos permite a desconexão simultânea de ambos os pólos, garantindo o isolamento seguro do sistema DC. A combinação de uma corrente nominal de 16A e uma tensão nominal de 500V atende precisamente aos requisitos de uso de pequenos sistemas fotovoltaicos, gabinetes de controle CC e fontes de alimentação CC de comunicação, tornando-o um componente de proteção básico indispensável na distribuição de energia CC.

Principais recursos do produto

1. Proteção precisa, segura e confiável

O disjuntor miniatura GreenWatt 2P 500V 16A DC apresenta proteção precisa contra sobrecarga e curto-circuito. Quando a corrente no circuito ultrapassar o valor nominal de 16A, o produto desarmará automaticamente, cortando o circuito. No caso de uma falha de curto-circuito, pode responder rapidamente, evitando os riscos de segurança causados ​​pelo arco contínuo. O produto possui características de disparo otimizadas, que podem acionar a proteção de maneira flexível de acordo com condições anormais do circuito. Ele não desarmará falsamente devido a flutuações instantâneas de corrente, nem causará danos ao equipamento devido a atrasos de resposta, fornecendo proteção abrangente para circuitos e equipamentos CC. O desempenho de proteção deste produto foi submetido a testes rigorosos e atende a vários padrões de certificação nacionais e internacionais, como CE, CB, TUV e CCC, tornando-o seguro para uso em vários cenários de CC.

2. Design compacto, fácil instalação

O disjuntor miniatura GreenWatt 2P 500V 16A DC adota um design de estrutura em miniatura, tornando-o compacto e facilmente incorporado em gabinetes elétricos e caixas de distribuição com espaço limitado. É especialmente adequado para uso em cenários com componentes densos, como sistemas fotovoltaicos. O produto suporta montagem em trilho DIN padrão, não necessitando de ferramentas complexas. Basta deslizar o produto para a posição designada no trilho e fixá-lo, melhorando significativamente a eficiência da instalação e reduzindo os custos de mão de obra. Além disso, o design do bloco terminal em forma de U do produto permite uma fiação flexível para acomodar diversas especificações de fio de cobre, atendendo às necessidades de fiação de diferentes cenários.

3. Alta durabilidade e ampla compatibilidade

Na fabricação do disjuntor miniatura GreenWatt 2P 500V 16A DC, usamos materiais retardadores de chama de alta qualidade e componentes condutores superiores, possuindo excelente resistência a altas temperaturas, resistência à umidade e resistência à corrosão, tornando-o adequado para vários ambientes complexos, incluindo aplicações industriais e externas. O produto possui uma vida mecânica de até 20.000 ciclos e uma vida elétrica de até 10.000 ciclos, garantindo uma operação estável a longo prazo e exigindo manutenção mínima, reduzindo efetivamente os custos do usuário. Este produto é amplamente aplicável, adequado para pequenos conjuntos fotovoltaicos, fontes de alimentação de comunicação DC, gabinetes de controle DC, proteção de pequenos motores DC, etc., tornando-o um disjuntor em miniatura DC altamente versátil.

Vantagens Técnicas

I. Estrutura otimizada de extinção de arco

Abordando as características dos circuitos CC - sem ponto de cruzamento zero natural e longa duração do arco - o disjuntor miniatura GreenWatt 2P 500V 16A DC apresenta um sistema de extinção de arco interno estruturalmente atualizado. Ao aumentar o espaço da câmara de arco, otimizar o espaçamento de contato e incorporar um projeto de iniciação de arco magnético, o arco pode ser rapidamente atraído para a grade de extinção de arco e resfriado em estágios após a formação, encurtando assim o tempo de arco, reduzindo a erosão de contato e melhorando a estabilidade do processo de quebra.

II. Controle de disparo mais preciso

Este produto emprega um princípio de disparo termomagnético. Sob condições de sobrecarga, consegue a ruptura retardada de um elemento térmico; sob condições de curto-circuito, consegue disparo instantâneo através de um sistema magnético. Os parâmetros internos são rigorosamente calibrados, permanecendo estáveis ​​sob pequenas flutuações de corrente para minimizar falsos disparos, ao mesmo tempo em que fornecem resposta rápida sob sobrecarga severa ou falhas de curto-circuito, equilibrando a sensibilidade da proteção e a estabilidade operacional.

III. Segurança e design de materiais ecologicamente corretos

O disjuntor miniatura GreenWatt 2P 500V 16A DC usa materiais em conformidade com os padrões RoHS 2.0. A caixa é feita de plástico de engenharia retardador de chamas, melhorando o desempenho de segurança em ambientes de alta temperatura. A estrutura terminal otimizada garante um contato mais estreito, reduzindo efetivamente a resistência de contato e o aumento de temperatura, minimizando riscos potenciais durante a operação a longo prazo.

4. Capacidade de expansão modular

Este modelo adota uma estrutura modular, permitindo a expansão de contatos auxiliares ou de alarme de acordo com a necessidade do sistema, possibilitando realimentação remota de sinais ou funções de monitoramento de status. O design modular facilita futuras manutenções e atualizações e permite combinações flexíveis em diferentes projetos, melhorando a adaptabilidade geral do sistema.
